Beskrivning

Tekniska parametrar

Nyckelfunktioner

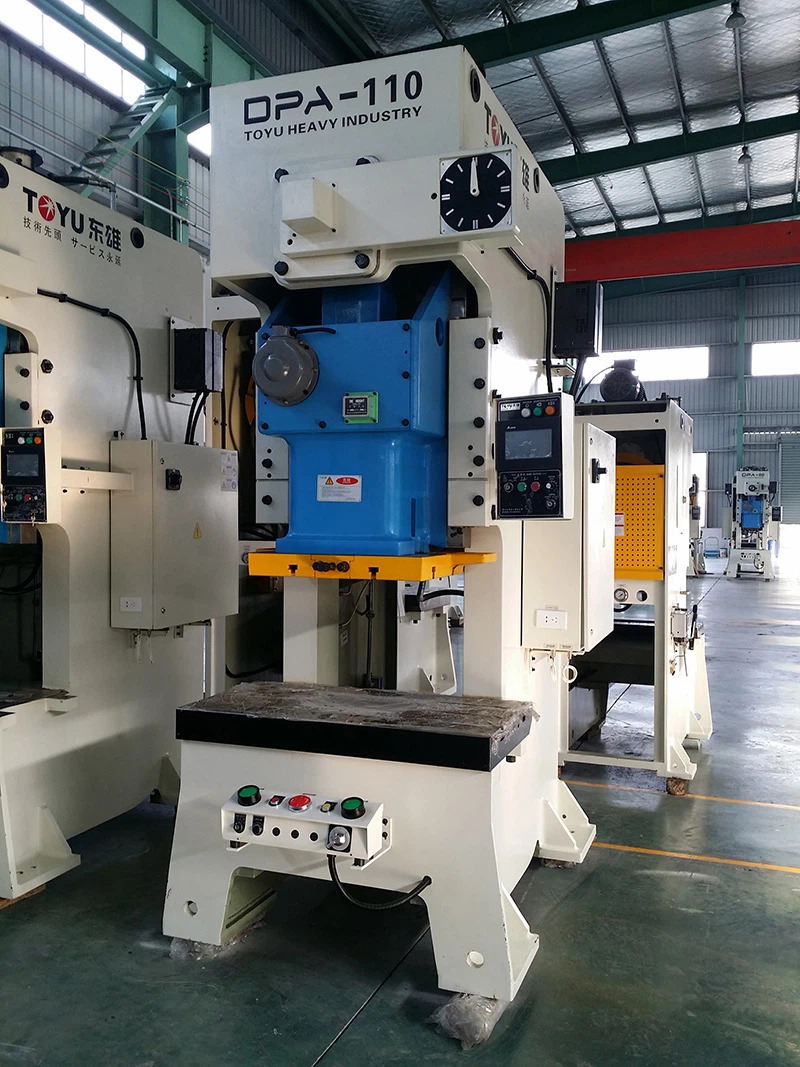

1. Mekanisk kraftpressmaskin har en ramkonstruktion med hög styvhet, svetsad med högkvalitativa stålplåtar och behandlad med intern stresselimineringsteknik för att förbättra stabiliteten och tillförlitligheten hos hela maskinen.

2. Transmissionscentrumet överensstämmer med mitten av hela maskinen för att säkerställa stanspressens noggrannhet och stabilitet.

3. Formjusteringsnoggrannheten är så hög som 0.01 mm, säker, bekväm och pålitlig.

4. Avancerat designkoncept, lågt ljud, låg förbrukning, energibesparing.

5. Mekanisk kraftpressmaskin har full intelligent PLC-kontroll, elektrisk formjustering, överbelastningshydrauliskt skydd; frekvensomvandlingsjustering, oljeavstängningsautomatisk larmanordning; elektronisk digital display form hög minnesfunktion, valfri hydraulisk formlåsning och formlyft automatisk enhet.

Stämpla produkt 1

Stämplingsprodukt 2

Stämpelprodukt 3

Punkt		DPA-25		DPA-35
Modell		V	H	V	H
Kapacitet	Ton	25		35
Bedömd Tonnage Point	mm	3.2	1.6	3.2	1.6
Hastighetsförändring	s.p.m	60-140	130-200	40-120	110-180
Stabil hastighet	s.p.m	110		85
Stroke	mm	60	30	70	40
Die Höjd	mm	200	215	220	235
Skjutjustering	mm	50		55
Glidområde	mm	300×220×50		360×250×50
Bolster Area	mm	680×300×70		800×400×70
Skafthål	mm	Φ38		Φ38
Huvudmotor	kw.p	2.2×4		3.7×4
Skjutjusteringsenhet		Manuell drift		Manuell drift
Lufttryck	kg/cm²	5-6		5-6
Pressar Precision		CNS(Jls)1klass		CNS(JlS)1klass
Pressar Dimension	mm	930×1390×2125		1000×1450×2300
Die Cushion Kapacitet	Ton	-		2.3
Stroke	mm	-		50
Die Cushion effektivt område	mm²	-		300×230

DPA-45		DPA-60		DPA-80		DPA-110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
Manuell drift				Elkörning
5-6		5-6		5-6		5-6
CNS(JlS)1klass
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

DPA-160		DPA-200		DPA-260		DPA-315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
Elkörning
5-6		5-6		5-6		5-6
CNS(Jls)1klass		CNS(Jls)1klass		CNS(Jls)1klass		CNS(Jls)1klass
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

Tillbehör	Standard
Hydrauliskt överbelastningsskydd	●
Manuellt smörjsystem	●
Frekvensomriktare	●
Skjutjusteringsenhet (DPA60 och under DPA60)	●
Slide Adjust Device (DPA 80 eller mer)	●
Matrishöjdsindikator (DPA60 och under DPA60)	●
Matrishöjdsindikator (DPA 80 eller mer)	●
Balansenhet	●
Rotary Cam Switch	●
Vevvinkelindikator	●
Elektrisk slagräknare	●
Luftkälla Recepatacle	●
Säkerhetsanordning mot överkörning	●
Underhållsverktygslåda	●
Bruksanvisning	●

Tillbehör	Frivillig
Elektriskt automatiskt smörjsystem	○
Pneumatisk Die Cusion-enhet	○
Tryck Räknare	○
Tryck Räknare	○
Fotkontakt	○
Snabbt byte av matris (matrislyftare, kläm- och matrisväxlingsläge)	○
	○
Slide Knock-out-enhet	○
Medgivande för upptäckt av felmatning	○
Strömförsörjning	○
Antivibrationspressfäste	○
Fotoelektronisk säkerhetsanordning	○
Matare	○
Kuggstång	○
Utjämnare	○
Machanism Hand	○
Die Room Light	○
